華豐三維球形補償器為何用在粉煤灰管道中效果這么好？

三維球形補償器由兩個球形結構元件和一個套筒結構元件所組成。球形結構元件作徑向撓曲的角向位移，套筒結構元件作軸向的線位移。

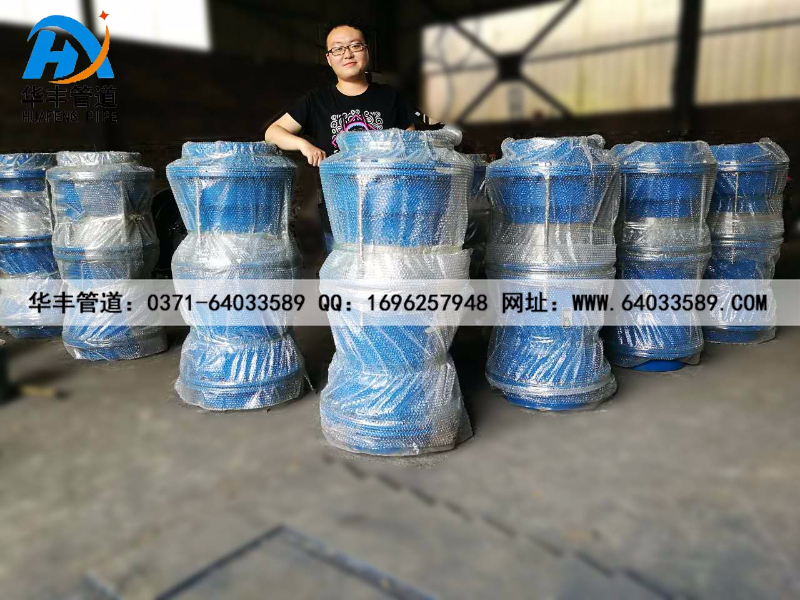

三維球形補償器(3張)

本球形結構元件和套筒結構元件均可以獨立安裝。獨立安裝時，球形結構元件能解決管道彎曲補償，套筒結構元件能解決管道軸向伸縮補償。

當兩個球形結構元件和一個套筒結構元件組合時，形成能同時吸收三維膨脹量的肘節結構。

三維球形補償器偏轉角度大、軸向位移大、能有效的吸收鍋爐較大的向下位移量。

三維球形補償器選擇時，如水平安裝，主要吸收鍋爐向下位移量，即三維球形補償器角向位移量，此時應該選用角向補償量大、軸向的位移量小的三維球形補償器。反之，垂直安裝，主要吸收的也是鍋爐向下位移；即三維球形補償軸向位移量，此時應選用角向補償量小，軸向的位移大的三維球形補償器。

三維球形補償器的編制規格按公制定為DN200~DN600共9種；編制規格按英制定為：18"、20"、22"、24"、26"、28"、30"

32"共8種；編制規格按長度定為：1200~3000共5種；總規格合記為85種。

位移值：角向位移≤4~±12°，軸向位移50mm~300mm

工作溫度：≤220℃和220℃~450℃兩種。

設計選型時請盡可能增加補償器的長度，減少角度補償。設計冷拉值一般選擇徑向補償量的2/3；補償角度的選擇可查選型參數表。

由于電廠鍋爐煤粉管道沿用填料式補償器產生的煤粉泄漏，以及在溫度下填料質老約束位移，使管道系統膨脹不暢，影響管道系統的正常運行。針對這些薄弱五環節及煤粉管道工況條件、綜合煤粉管道的具體要，依據美國膨脹節制造商協會標準《EJMA》，我廠設計了二次密封，環狀球形較為支轉的煤粉管道新型三向波紋膨脹節，實現了短安裝距大補償?shù)男乱蟆?/p>

                          設計壓力：PN≤0.5MPa

                          設計溫度：T＝450℃

2. 適用范圍：

     適用于煤粉+熱風氣固=相流體，流速15~30m/S，工作溫度60~450℃，風壓≤500mmH2O的一次風、二次風、三次風管道任意方向移補償。

    適用于壓力≤0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。3. 性能特點：

    而高溫、不漏粉、不積粉、位移剛度??；能夠吸收任意方向位移，撓性好保證鍋爐及管系

膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機

組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。

4. 材質：

   接管由低碳合金而磨鋼制造，具有良好的焊接性能。

5. 服務：

   幫助電廠或設計院選型，指導安裝.（本文章來自百度百科百度文庫等摘要）
